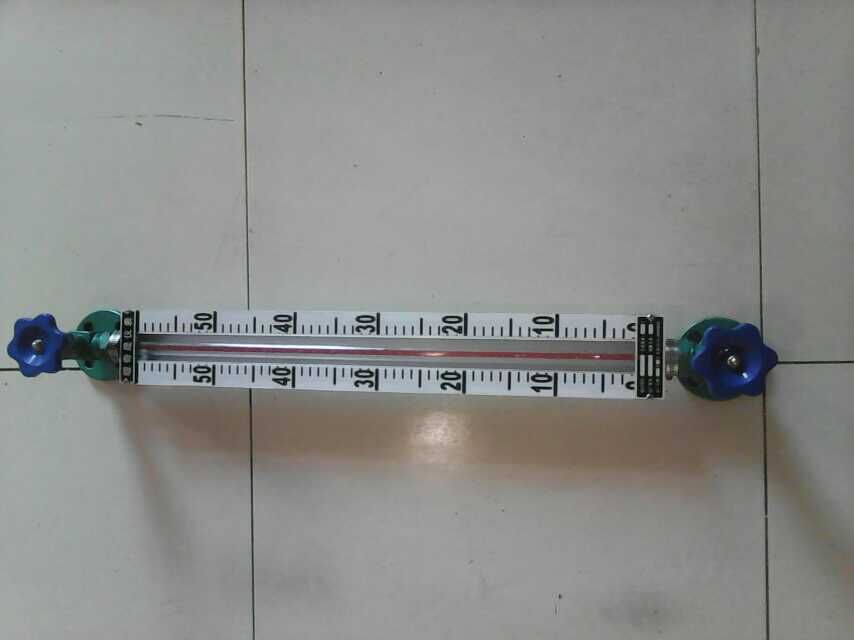

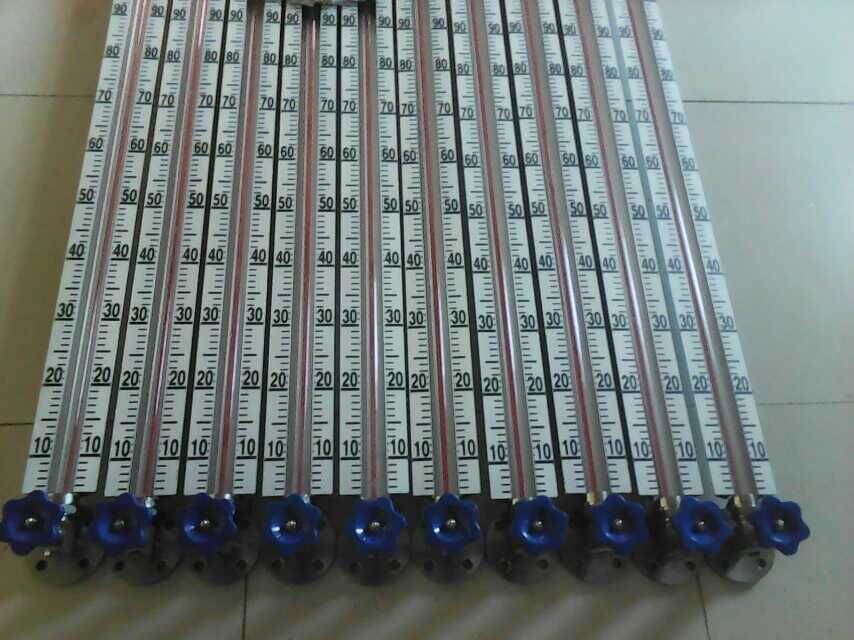

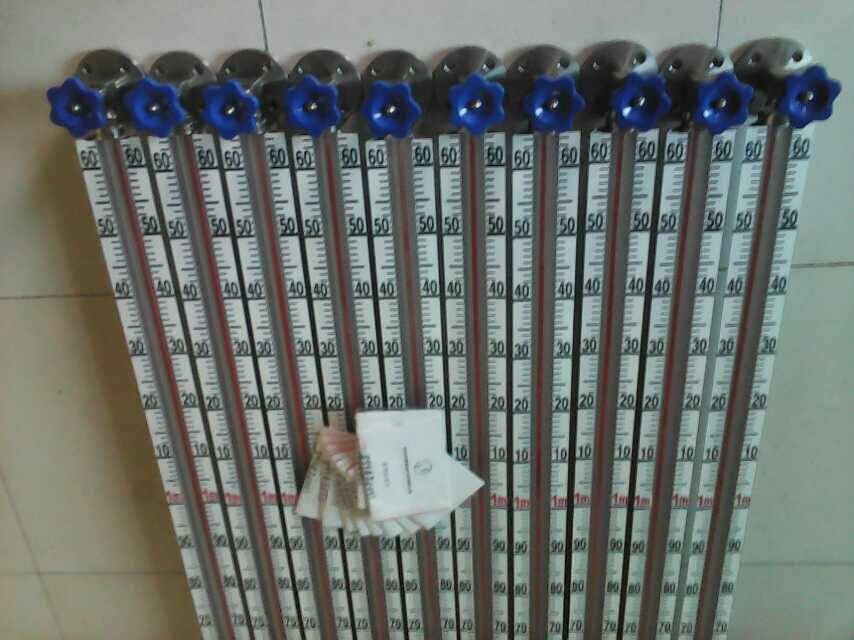

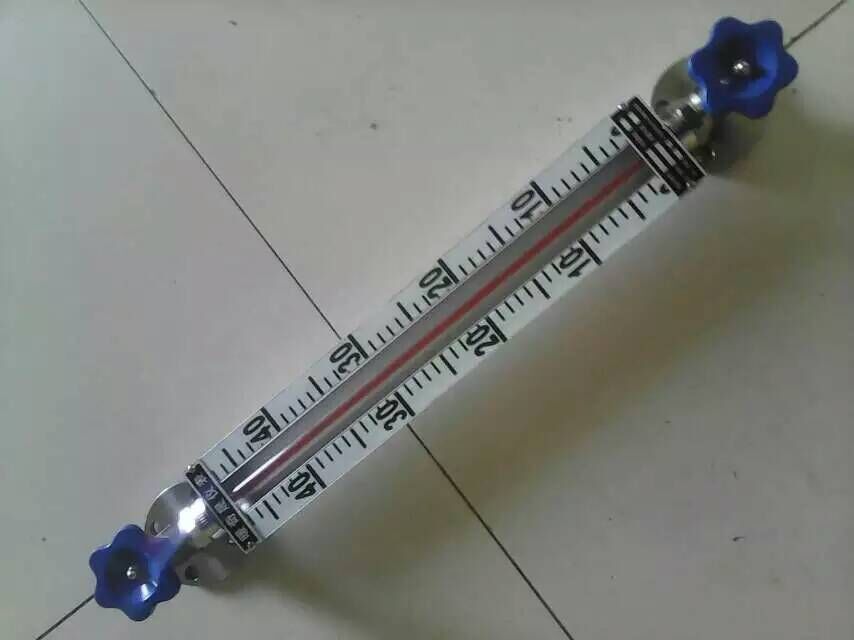

產品名稱 HG-5有機玻璃管液位計

HG-5有機玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。

該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。HR-HG5玻璃管式液位計等同于原化工部標準定型產品HG21592-95《常州市暖奇晟儀表有限公司》。

主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

結構原理

儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。

在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用。

特點

●讀數清晰、直觀、可靠。

●結構簡單、維修方便。

●經久耐用。

參數

測量范圍（安裝中心距L）：300、500、800、1100、1400、1700……mm。

工作壓力：4.0MPa

工作溫度：≤200℃

安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91

螺紋安裝　外螺紋G3/4"(或 M27×1.5)

材質：碳鋼、不銹鋼

伴熱蒸汽壓力：0.6MPa

蒸汽夾套接頭：G1/2"外螺紋

鋼球自封壓力：0.2MPa

安裝關系

使用須知

玻璃管液位計的使用須知

本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。

為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。

HG5-227-80玻璃管液位計的是使用須知

保證自密封作用，容器內介質壓力應大于0.2MPa。

在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

清洗維護

1、使用中的液位計定期檢查。清洗玻璃內外壁污垢，使液體顯示清晰。

2、為了保證片動密超過計劃作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不小于4 轉(使鋼球封門時，不致于碰到閥桿的頂端。)

3、容器上與本玻璃管液位計連接的兩法蘭端面應保證在同一垂直平面內，否則在液位計安裝后使閥門撓曲，以致玻璃管折斷。
